Lutowanie pozwala łączyć przewody, elementy elektroniczne, blachy i rury. Aby praca była trwała, potrzebne są właściwe materiały oraz dobrze dobrana lutownica.

To, co potrzebne do lutowania, zależy od rodzaju wykonywanych prac. Naprawa przewodu wymaga innych parametrów niż montaż układu elektronicznego.

Znaczenie mają także grot, cyna lutownicza, topnik i temperatura robocza.

W domowym warsztacie warto mieć uchwyt i środki do czyszczenia grotu. Należy też zadbać o podstawowe zabezpieczenia.

Tak skompletowane narzędzia ułatwiają pracę i pomagają uniknąć uszkodzeń.

W dalszej części omówiono wyposażenie dla początkujących oraz rozwiązania do trudniejszych zadań.

Dzięki temu łatwiej wybrać lutownicę dopasowaną do potrzeb i budżetu.

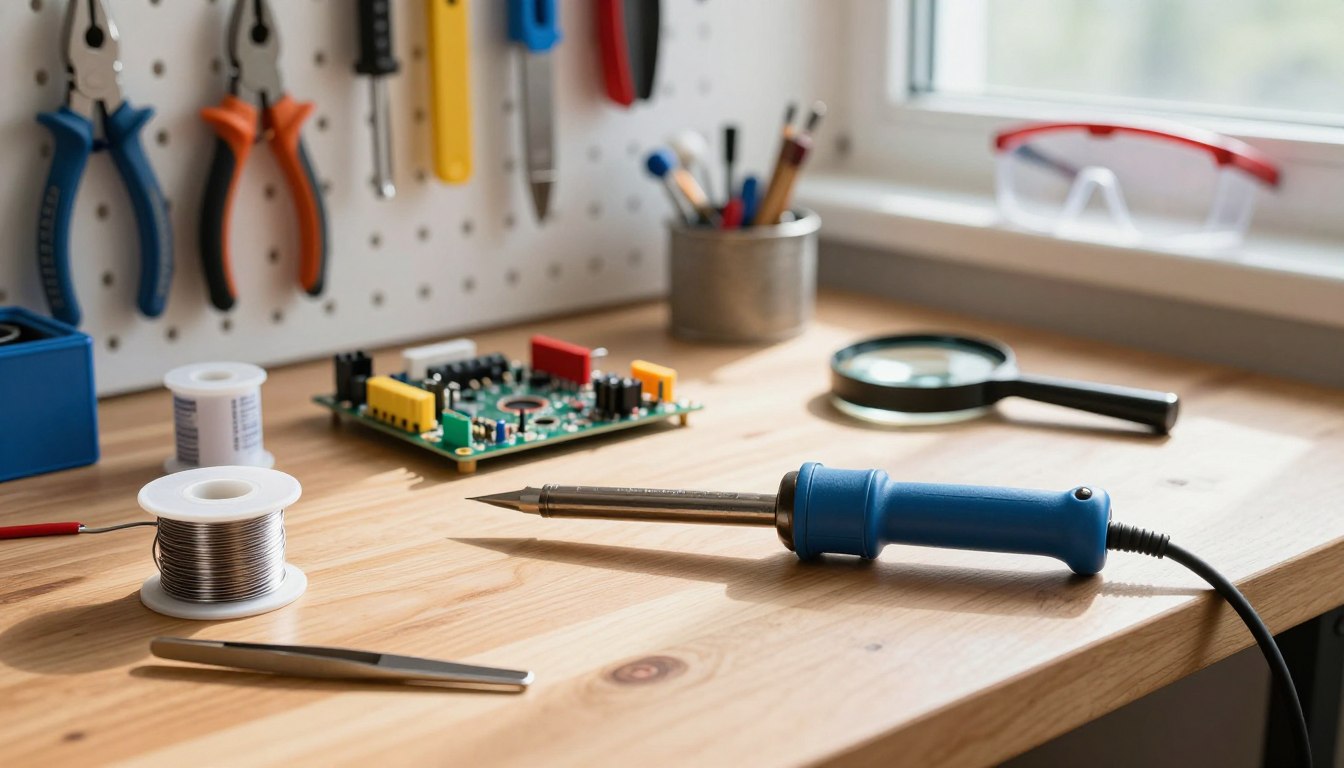

Co potrzebne do lutowania w domowym warsztacie?

Praca z elektroniką wymaga dobrego przygotowania stanowiska. Co potrzebne do lutowania? Na początek wystarczą podstawowe narzędzia, materiały eksploatacyjne i bezpieczne miejsce pracy.

Zestaw należy dobierać do rodzaju napraw i częstotliwości lutowania.

Podstawowe narzędzia do lutowania

Najważniejszym elementem jest lutownica kolbowa lub stacja lutownicza. Stacja pozwala ustawić temperaturę i ułatwia pracę z delikatnymi płytkami.

Do prostych napraw wystarczy model o mocy od 40 do 60 W.

Przydatne narzędzia to pęseta, szczypce i obcinaczki boczne. Uchwyt z zaciskami stabilizuje płytkę lub przewód. Odsysacz cyny usuwa nadmiar spoiwa z punktu lutowniczego.

Materiały eksploatacyjne do rozpoczęcia pracy

Podstawą pracy jest cyna lutownicza dopasowana do rodzaju połączenia. Do elektroniki stosuje się cienkie spoiwo z topnikiem w rdzeniu. Flux poprawia zwilżanie powierzchni i ułatwia uzyskanie trwałego połączenia.

Przy demontażu elementów przydaje się plecionka rozlutowująca. Warto mieć alkohol izopropylowy i bezpyłowe chusteczki do czyszczenia płytek.

Tak przygotowana powierzchnia zmniejsza ryzyko zabrudzeń i wad lutowania.

Akcesoria poprawiające precyzję i wygodę lutowania

Mata odporna na wysoką temperaturę chroni blat przed uszkodzeniem. Jasne oświetlenie robocze ułatwia ocenę małych pól lutowniczych.

Wentylacja lub pochłaniacz oparów poprawiają komfort podczas dłuższej pracy.

Drobne elementy warto przechowywać w opisanych pojemnikach. Wkręcane pudełka oraz organizery pomagają oddzielić rezystory, przewody i złącza.

Tak skompletowane narzędzia pozwalają zachować porządek i sprawnie rozpocząć każde zadanie.

Podstawowy zestaw do lutowania dla początkujących

Początkujący najlepiej poradzą sobie z regulowaną stacją lutowniczą o mocy 50–70 W. Taka lutownica pozwala ustawić odpowiednią temperaturę do rodzaju elementu i spoiwa.

Warto wybrać model z kilkoma wymiennymi grotami. To ułatwia pracę i dostosowanie do różnych zadań.

Podstawowy zestaw powinien zawierać:

• cynę o średnicy dopasowanej do wielkości połączeń,
• topnik ułatwiający zwilżanie powierzchni,
• stojak z gąbką lub wełną mosiężną,
• odsysacz cyny, pęsetę i obcinaczki boczne.

Do nauki dobrze nadają się proste płytki treningowe, przewody i elementy przewlekane. Są łatwe do uchwycenia i pozwalają obserwować pracę spoiwa.

Grot lutowania powinien być czysty oraz lekko pobielony cyną. To poprawia jakość lutowania i ułatwia pracę.

Ćwiczenia warto zacząć od pobielania końcówki przewodu. Kolejny etap to nanoszenie małej ilości spoiwa na rozgrzane połączenie.

Techniki lutowania wymagają krótkiego podgrzewania, aby nie uszkodzić pól lutowniczych lub izolacji. Trzeba to robić ostrożnie i sprawnie.

Podczas pracy należy kontrolować temperaturę i czas kontaktu grotu z płytką. Nadmiar cyny można usunąć odsysaczem.

Regularne czyszczenie poprawia jakość połączeń i ułatwia naukę. To klucz do dobrych efektów w lutowaniu.

Jak wybrać lutownicę do różnych zastosowań?

Dobór urządzenia zależy od rodzaju materiału, wielkości elementów i częstotliwości pracy. Warto uwzględnić wymaganą temperaturę oraz moc. Inne narzędzie sprawdzi się przy elektronice, a inne przy grubych przewodach.

Lutownica kolbowa i stacja lutownicza

Prosta lutownica kolbowa pasuje do nieskomplikowanych napraw domowych. Ma lekką konstrukcję i szybko trafia do miejsca pracy. Sprawdza się przy przewodach i prostych płytkach.

Stacja lutownicza daje większą kontrolę nad temperaturą grotu. Pozwala ustawić parametry dla konkretnego materiału. Szybkie nagrzewanie skraca czas pracy.

Wymienne groty ułatwiają precyzyjne zadania. Ten typ urządzenia warto wybrać do częstego lutowania elektroniki. Dobrze dobrane narzędzia ograniczają ryzyko przegrzania płytki oraz uszkodzenia podzespołów.

Lutownica transformatorowa do szybkich prac

Lutownica transformatorowa przekazuje dużą moc w krótkim czasie. Jest praktyczna przy grubych przewodach oraz większych złączach. Grot nagrzewa się po naciśnięciu przycisku.

Duża moc wymaga ostrożności. Dłuższe grzanie może uszkodzić ścieżki, izolację lub małe elementy. Do precyzyjnej elektroniki lepsza będzie stacja z regulacją temperatury.

Lutownica gazowa do pracy bez dostępu do prądu

Lutownica gazowa działa na gaz do zapalniczek i nie potrzebuje gniazdka. Jest mobilna, więc przydaje się w terenie i podczas napraw samochodowych. Wybrane modele mogą pełnić funkcję opalarki lub palnika.

Przed użyciem trzeba sprawdzić szczelność zbiornika i stan końcówki. Płomień wymaga kontroli, a miejsce pracy musi mieć dobrą wentylację. Paliwo należy przechowywać z dala od ciepła i otwartego ognia.

Narzędzia do lutowania, które warto mieć w warsztacie

Dobrze wyposażony warsztat ułatwia pracę i chroni sprzęt przed uszkodzeniem. Wybieraj narzędzia do lutowania według przewodów, płytek oraz materiałów. To podstawowa zasada organizacji miejsca pracy.

Stacja lutownicza z regulacją temperatury jest niezbędna przy elektronice. Pozwala dostosować ciepło do elementu i zmniejsza ryzyko przegrzania. Przyda się też stojak na lutownicę, który chroni blat i ustabilizuje narzędzie.

• Podgrzewacz ułatwia lutowanie dużych płytek.
• Pęseta termiczna służy do chwytania i usuwania małych elementów z płytek.
• Odsysacz elektryczny i plecionka miedziana usuwają nadmiar spoiwa.
• Uchwyt typu trzecia ręka stabilizuje przewody oraz płytki podczas pracy.

Warto mieć szczypce płaskie, okrągłe i tnące w warsztacie. Nożyk precyzyjny i ściągacz izolacji pomagają szybko przygotować przewody. Multimetr z kolei sprawdza ciągłość obwodu przed uruchomieniem układu.

Wyposażenie dostosuj do technik lutowania. Przy drobnych elementach ważny jest cienki grot, pęseta oraz dobre światło. Do przewodów potrzebujesz silniejszych szczypiec, mocnego uchwytu i większej końcówki roboczej.

W pracy powtarzalnej przyda się pochłaniacz oparów oraz organizer na groty i przewody. Porządek skraca czas przygotowania i ułatwia kontrolę nad etapami pracy.

Cyna lutownicza i inne materiały do lutowania

Dobór spoiwa wpływa na trwałość połączenia, tempo pracy oraz wygląd lutu. Cyna lutownicza powinna pasować do rodzaju elementów i temperatury grotu. Ważne są także warunki, w których działa gotowe połączenie.

Cyna ołowiowa i bezołowiowa — najważniejsze różnice

Spoiwo Sn63Pb37 ma niską temperaturę topnienia i dobrze rozpływa się po przygotowanej powierzchni. Sprawdza się przy naprawach elektroniki oraz pracy z delikatnymi elementami.

Cyna ołowiowa wymaga higienicznej pracy. Po lutowaniu należy umyć ręce i nie używać narzędzi blisko żywności. Jej użycie w produkcji ograniczają przepisy RoHS.

Spoiwo bezołowiowe potrzebuje wyższej temperatury oraz czystej powierzchni. Wymaga dokładniejszego prowadzenia grotu i jest standardem w nowych urządzeniach.

Dobór średnicy cyny lutowniczej

Do małych padów i elementów SMD pasuje drut o średnicy od 0,3 do 0,6 mm. Pozwala podać niewielką porcję spoiwa bez ryzyka zwarcia sąsiednich pól.

• 0,3–0,6 mm — drobna elektronika i przewody o małym przekroju,
• 0,8–1,0 mm — standardowe połączenia przewodów,
• 1,2 mm i więcej — większe styki, konektory i masywne złącza.

Warto sprawdzić, czy rdzeń drutu zawiera topnik. Flux do lutowania ułatwia zwilżanie metalu i ogranicza powstawanie zimnych lutów.

Lutowanie materiałów o różnych właściwościach

Miedź i mosiądz lutują się łatwo po usunięciu tlenków i tłuszczu. Stal nierdzewna wymaga aktywniejszego topnika oraz stabilnej temperatury.

Aluminium potrzebuje specjalnego spoiwa oraz topnika przeznaczonego do jego tlenków. Lutowanie wymaga dopasowania temperatury, topnika i spoiwa.

Flux należy dobrać do metalu oraz usunąć pozostałości topnika, gdy producent tego wymaga.

Flux do lutowania, topniki i przygotowanie powierzchni

Flux do lutowania usuwa tlenki i poprawia zwilżanie metalu. Dzięki temu spoiwo łatwiej rozpływa się po łączonych powierzchniach. Tworzy wobec tego równą warstwę.

W elektronice stosuje się topniki kalafoniowe oraz preparaty aktywowane. Do miedzi, mosiądzu, stali i aluminium używaj środka dopasowanego do konkretnego metalu. Skład topnika musi odpowiadać zaleceniom producenta.

Przed lutowaniem oczyść powierzchnię z tłuszczu, kurzu i nalotu. Możesz użyć mechanicznego czyszczenia, na przykład włókna ściernego. Alternatywnie zastosuj odpowiedni preparat chemiczny.

Czyste pola lutownicze ułatwiają lutowanie materiałów i zmniejszają ryzyko zimnego lutu.

• Dobierz topnik do rodzaju metalu i spoiwa.
• Nakładaj niewielką ilość preparatu.
• Podgrzewaj połączenie równomiernie.
• Po pracy usuń pozostałości, gdy mogą powodować korozję lub przewodnictwo prądu.

Resztki topnika usuwa się według instrukcji produktu. W elektronice sprawdź, czy pozostałości nie pogorszą izolacji ani trwałości połączenia. Takie przygotowanie pomaga wykonywać precyzyjne techniki lutowania.

Grot lutowania — rodzaje, dobór i prawidłowa konserwacja

Dobór końcówki wpływa na jakość połączenia i tempo pracy. Grot lutowania powinien pasować do pola lutowniczego, przewodu oraz rodzaju elementu.

Zbyt mała końcówka przekazuje za mało ciepła. Natomiast zbyt duża grozi przegrzaniem płytki.

Kształty grotów lutowniczych i ich zastosowanie

Stożkowy grot lutowania sprawdza się przy małych punktach i układach o dużej gęstości.

Ułatwia precyzyjne podawanie ciepła na wybrane miejsce.

Końcówka dłutowa ma większą powierzchnię roboczą i szybko ogrzewa pola masy oraz większe wyprowadzenia.

Groty ścięte i płaskie są wygodne przy przewodach, złączach oraz kilku punktach lutowniczych.

• Stożek — precyzyjne elementy i cienkie ścieżki.
• Dłuto — większe pola oraz końcówki o wysokiej masie cieplnej.
• Końcówka ścięta — przewody i szybkie przenoszenie ciepła.

Temperatura pracy grotu lutowania

Temperaturę trzeba ustawić zgodnie ze spoiwem i komponentem. Przy większości prac elektronicznych wystarcza zakres około 300–380°C.

Cyna lutownicza bezołowiowa często wymaga ustawienia bliżej górnej granicy.

Zbyt niska temperatura wydłuża nagrzewanie oraz sprzyja powstawaniu zimnych lutów.

Zbyt wysoka temperatura może uszkodzić laminat, izolację przewodu lub element elektroniczny.

Lutownica powinna mieć stabilną regulację temperatury.

Czyszczenie, cynowanie i wymiana grotu

Rozgrzaną końcówkę czyści się mosiężną wełną lub lekko wilgotną gąbką. Po oczyszczeniu warto nanieść cienką warstwę spoiwa.

Cyna lutownicza chroni powierzchnię przed utlenianiem i ułatwia przekazywanie ciepła.

Grot należy wymienić, gdy powłoka robocza jest wytarta, pęknięta lub trwale pokryta nalotem.

Nie wolno piłować końcówki.

Nowy grot trzeba rozgrzać, oczyścić i pokryć cienką warstwą cyny przed rozpoczęciem pracy.

Techniki lutowania przewodów, elementów elektronicznych i metali

Podstawą pracy jest równomierne podgrzanie obu łączonych powierzchni. Grot powinien dotykać przewodu, pola lutowniczego lub metalowych części. Spoiwo podaje się dopiero na rozgrzane miejsce, nie na zimny grot.

Takie techniki lutowania tworzą gładkie i trwałe połączenie.

Przy przewodach usuń tylko potrzebny odcinek izolacji. Skręć żyły i pokryj je cienką warstwą cyny. Potem połącz z drugim przewodem. Zabezpiecz miejsce pracy koszulką termokurczliwą. Lut powinien być równy, bez pęknięć, ostrych krawędzi czy nadmiaru spoiwa.

Elementy elektroniczne lutuj krótko. Zbyt długie grzanie może uszkodzić obudowę, płytkę albo ścieżkę. Przydatne narzędzia to pęseta, odsysacz cyny oraz uchwyt z zaciskiem. Pomagają utrzymać stabilność grotu i ograniczają ryzyko przesunięcia części.

• Oczyść pola lutownicze z kurzu i starego topnika.
• Unieruchom przewody oraz elementy przed podgrzaniem.
• Kontroluj ilość cyny, aby nie połączyć sąsiednich ścieżek.

Lutowanie materiałów o większej masie wymaga mocniejszego źródła ciepła. Powierzchnie metalu trzeba odtłuścić i lekko oczyścić. Dobierz topnik do rodzaju stopu, bo stal, miedź i mosiądz reagują inaczej.

W tych zadaniach techniki lutowania obejmują kontrolę temperatury i czasu nagrzewania.

Bezpieczeństwo podczas lutowania w domu i warsztacie

Stanowisko pracy ustaw na stabilnej i niepalnej powierzchni. Usuń papier, tkaniny, rozpuszczalniki oraz inne łatwopalne materiały. Lutownica powinna stać wyłącznie na dopasowanej podstawce.

Poprowadź przewód z dala od krawędzi stołu. Nie może łatwo zaczepić się ani o dłoń, ani narzędzie. Sprawdź stan izolacji i wtyczki przed rozpoczęciem pracy.

Opary topników mogą podrażniać oczy i drogi oddechowe. Zapewnij dobrą wentylację lub użyj pochłaniacza. Nakładaj flux do lutowania w małej ilości i nie dotykaj go bez potrzeby.

Okulary ochronne ograniczają ryzyko urazu przy odpryskach cyny. Przy spoiwie ołowiowym nie jedz ani nie pij przy stanowisku. Po pracy dokładnie umyj ręce.

Bezpieczne techniki lutowania to spokojne ruchy, właściwa temperatura oraz krótkie podgrzewanie elementu. Nie dotykaj grotu ani świeżo lutowanych powierzchni.

Przy pracy z gazem sprawdź szczelność połączeń. Ustaw nabój lub butlę stabilnie, z dala od źródeł ciepła. Usuń papier, aerozole i inne łatwopalne rzeczy z otoczenia.

• Wyłącz lutownicę po zakończeniu pracy.
• Odczekaj, aż grot całkowicie ostygnie.
• Przechowuj spoiwa i flux do lutowania poza zasięgiem dzieci.

Lutownica gazowa, zgrzewanie metali i specjalistyczne zastosowania

Prace poza warsztatem wymagają sprzętu niezależnego od sieci elektrycznej. W takich warunkach przydaje się lutownica gazowa. Umożliwia nagrzewanie elementów, naprawy instalacji i serwis w terenie.

Kiedy wybrać lutownicę gazową?

Lutownica gazowa sprawdza się przy naprawach rur, przewodów i metalowych części. Działa bez gniazdka, więc można jej używać na budowie, w samochodzie lub podczas montażu.

Wymienne końcówki pozwalają podgrzewać powierzchnie, opalać przewody oraz precyzyjnie lutować.

Przed pracą trzeba sprawdzić szczelność zbiornika i stan dyszy. Pracuj w dobrze wentylowanym miejscu, z dala od łatwopalnych materiałów.

Lutowanie twarde i miękkie — zastosowania

Lutowanie miękkie wykorzystuje spoiwa topiące się poniżej 450°C. To popularna metoda w elektronice przy łączeniu przewodów i instalacjach o małym obciążeniu.

Wymaga oczyszczenia powierzchni i zastosowania właściwego topnika.

Lutowanie twarde odbywa się w wyższej temperaturze. Spoiwo tworzy mocne połączenie odporne na obciążenia i drgania.

Tę technikę stosuje się przy rurach miedzianych, częściach metalowych i elementach układów grzewczych. Dobór spoiwa zależy od rodzaju łączonych metali.

Lutowanie a zgrzewanie metali — różnice technologiczne

Podczas lutowania łączone elementy nie muszą się stopić. Ciepło topi spoiwo, które wnika w szczelinę między powierzchniami. To ważne w przypadku różnych materiałów.

Zgrzewanie metali opiera się na miejscowym działaniu ciepła, nacisku lub prądu. Często nie używa się spoiwa. Połączenie powstaje przez uplastycznienie albo stopienie części elementów.

• Lutowanie wymaga spoiwa i zwykle niższej temperatury.
• Zgrzewanie metali potrzebuje odpowiedniej zgrzewarki oraz docisku.
• Lutowanie materiałów sprawdza się przy małych częściach i przewodach.

Jak skompletować zestaw do lutowania według budżetu i zastosowania?

Przy ograniczonym budżecie warto zacząć od prostej lutownicy z regulacją temperatury. Podstawę stanowią też podstawka, uniwersalny grot, cienka cyna lutownicza, topnik, odsysacz oraz szczypce.

Taki zestaw wystarczy do prostych napraw przewodów i elementów elektronicznych.

Osoby pracujące regularnie z elektroniką powinny wybrać stację lutowniczą. Przydadzą się różne groty, pęsety, multimetr i pochłaniacz oparów.

Takie narzędzia do lutowania ułatwiają precyzyjną pracę oraz kontrolę jakości połączeń.

Do napraw przewodów i większych elementów potrzebna jest lutownica o większej mocy. Warto dodać grubsze spoiwo, solidne zaciski i grot odporny na intensywne nagrzewanie.

Dobór wyposażenia powinien uwzględniać stosowane techniki lutowania oraz rodzaj łączonych materiałów.

W pracy terenowej sprawdzi się lutownica gazowa, zapas paliwa i okulary ochronne.

Zestaw najlepiej rozwijać etapami, kupując najpierw sprzęt używany najczęściej. Dzięki temu łatwiej dopasować wyposażenie do wykonywanych połączeń i uniknąć zbędnych wydatków.
